Quy Trình Triển Khai Đo Đạc Công Trình Cầu Đường Bằng Máy Toàn Đạc

Trong thi công hạ tầng giao thông (cầu, đường bộ), công tác trắc địa đóng vai trò tiên quyết, định hình hình dáng hình học và vị trí không gian của công trình. Sai lệch trong giai đoạn này có thể dẫn đến hậu quả nghiêm trọng về kết cấu, sai tim trục, hoặc tranh chấp ranh giới giải phóng mặt bằng.

Máy toàn đạc điện tử (Total Station) hiện là thiết bị chủ lực trong công tác này nhờ khả năng đo góc và đo cạnh với độ chính xác cao. Dưới đây là quy trình kỹ thuật chuẩn hóa để triển khai đo đạc cầu đường, từ khâu lập lưới khống chế đến định vị chi tiết.

1. Giai đoạn 1: Khảo sát và Lập lưới khống chế thi công

Trước khi tiến hành bất kỳ hoạt động đo đạc chi tiết nào, việc thiết lập hệ thống lưới khống chế là bắt buộc để đảm bảo sự thống nhất về tọa độ (X, Y) và cao độ (H) trên toàn tuyến.

1.1. Tiếp nhận và kiểm tra mốc cơ sở

• Tiếp nhận hệ thống mốc tọa độ Quốc gia (VN-2000) và mốc cao độ từ Chủ đầu tư hoặc đơn vị tư vấn thiết kế.

• Sử dụng máy toàn đạc hoặc công nghệ GNSS/RTK để đo kiểm tra lại sự ổn định của các mốc này. Nếu phát hiện sai số vượt hạn mức cho phép, cần báo cáo ngay để xử lý kỹ thuật

1.2. Xây dựng lưới khống chế thi công

Do đặc thù công trình cầu đường thường trải dài theo tuyến (đường) hoặc tập trung tại các vị trí vượt sông/suối (cầu), lưới khống chế cần được tăng dày:

• Lưới đường chuyền cấp 1, cấp 2: Được dẫn từ mốc cơ sở chạy dọc theo tuyến đường hoặc bao quanh khu vực cầu.

• Yêu cầu kỹ thuật: Các điểm mốc phải được chôn kiên cố (bê tông cốt thép), đặt ở vị trí có nền đất ổn định, tầm nhìn thông thoáng, thuận lợi cho việc đặt trạm máy sau này.

• Bình sai lưới: Số liệu đo đạc phải được xử lý bình sai chặt chẽ trên phần mềm chuyên dụng để phân phối sai số, đảm bảo độ chính xác cao nhất trước khi đưa vào sử dụng.

2. Giai đoạn 2: Thiết lập trạm máy và Định hướng

Đây là thao tác kỹ thuật lặp lại hàng ngày trước mỗi ca đo, quyết định độ chính xác của toàn bộ các điểm đo chi tiết.

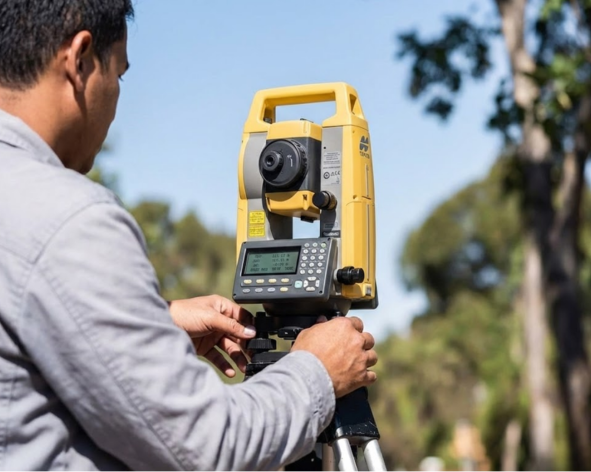

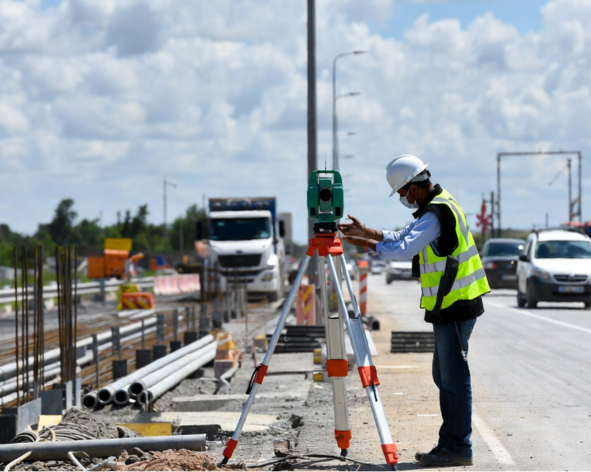

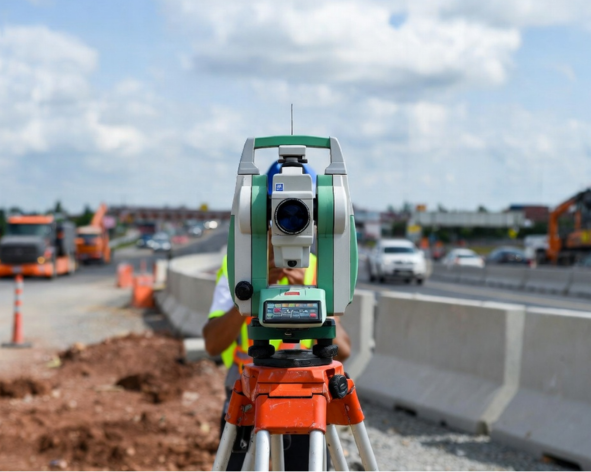

• Cân bằng và dọi tâm: Thiết lập máy toàn đạc tại mốc khống chế. Yêu cầu sai số dọi tâm quang học/laser nhỏ hơn 1mm, bọt thủy tròn và thủy dài phải vào chính giữa.

• Cài đặt tham số môi trường: Nhập nhiệt độ và áp suất thực tế tại hiện trường để máy tự động tính toán số hiệu chỉnh PPM (phần triệu) cho cạnh đo.

• Định hướng: Quay máy ngắm về một điểm mốc khống chế khác (điểm định hướng).

Lưu ý: Cần kiểm tra sai số khép góc và khép cạnh. Nếu sai số nằm trong giới hạn cho phép của quy phạm (thường là vài giây góc hoặc vài milimet cạnh), mới được phép tiến hành đo chi tiết.

3. Giai đoạn 3: Bố trí điểm ra thực địa

Đây là bước chuyển các thông số từ bản vẽ thiết kế ra thực địa.

3.1. Đối với thi công Đường bộ

• Định vị tim tuyến: Triển khai các điểm tim đường, điểm chuyển hướng, điểm bắt đầu và kết thúc đường cong (TC, EC).

• Cắm cọc giải phóng mặt bằng: Xác định ranh giới thi công để phục vụ công tác đền bù và dọn dẹp mặt bằng.

• Định vị taluy và cao độ nền: Sử dụng máy toàn đạc để xác định mép đường, chân taluy đắp/đào. Kiểm soát cao độ từng lớp vật liệu (đất đắp K95, K98, cấp phối đá dăm) thông qua gương đi mia.

3.2. Đối với thi công Cầu

Yêu cầu độ chính xác của cầu cao hơn đường rất nhiều (thường tính bằng milimet).

• Định vị tim mố, trụ cầu: Xác định chính xác tâm của mố và các trụ cầu dựa trên hệ tọa độ thiết kế. Các phương pháp giao hội góc hoặc giao hội cạnh thường được áp dụng để tăng độ tin cậy.

• Định vị cọc khoan nhồi: Bố trí vị trí tâm cọc khoan nhồi. Trong quá trình khoan, cần thường xuyên kiểm tra độ thẳng đứng và vị trí của ống vách.

• Kiểm tra ván khuôn và bu lông neo: Trước khi đổ bê tông bệ mố/trụ, máy toàn đạc được dùng để kiểm tra vị trí ván khuôn và tọa độ bu lông, đảm bảo sự khớp nối chính xác với dầm cầu hoặc kết cấu thép sau này.

4. Giai đoạn 4: Đo đạc hoàn công và Quan trắc

Quy trình đo đạc không kết thúc khi thi công xong.

• Đo hoàn công: Đo đạc lại toàn bộ vị trí thực tế của các hạng mục đã thi công (tim đường, cao độ mặt đường, kích thước cầu) để so sánh với thiết kế và phục vụ công tác nghiệm thu, thanh quyết toán.

• Quan trắc chuyển dịch: Đối với các công trình cầu lớn hoặc đường đắp trên nền đất yếu, cần thiết lập quy trình quan trắc lún và chuyển dịch ngang định kỳ bằng máy toàn đạc độ chính xác cao (1" - 2") để đánh giá độ ổn định của công trình theo thời gian.

5. Yêu cầu về thiết bị

Để đáp ứng quy trình khắt khe trên, thiết bị máy toàn đạc cần đảm bảo các tiêu chuẩn:

• Độ chính xác góc: Tối thiểu 5" cho đường và 1"-2" cho cầu.

• Độ chính xác đo cạnh (EDM): ±(2mm + 2ppm).

• Khả năng đo không gương: Hỗ trợ đo các điểm khó tiếp cận an toàn.

• Các thương hiệu thường được tin dùng trong các dự án giao thông trọng điểm: Leica (Thụy Sĩ), Topcon/Sokkia (Nhật Bản), Nikon (Nhật Bản).

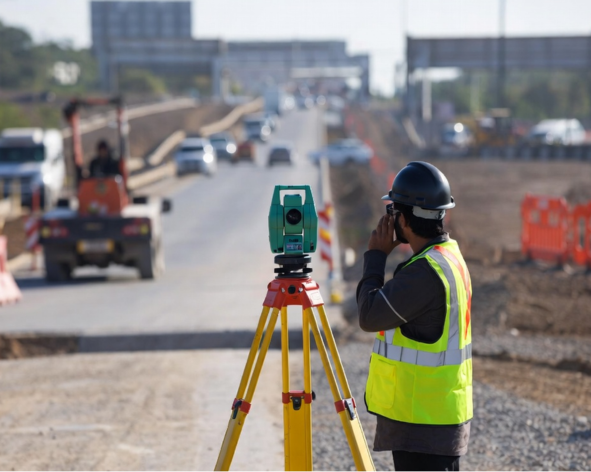

Máy toàn đạc điện tử chính hãng - Thiết bị Anh Minh

Kết luận

Tuân thủ nghiêm ngặt quy trình đo đạc bằng máy toàn đạc không chỉ đảm bảo chất lượng kỹ thuật của công trình cầu đường mà còn tối ưu hóa chi phí vật liệu và nhân lực. Sai sót trong trắc địa là những sai sót tốn kém nhất để sửa chữa.

Do đó, việc lựa chọn thiết bị đo đạc chính xác và đơn vị cung cấp dịch vụ kiểm định, hiệu chuẩn máy móc uy tín là yếu tố then chốt.
